Mô tả

Gửi yêu cầu

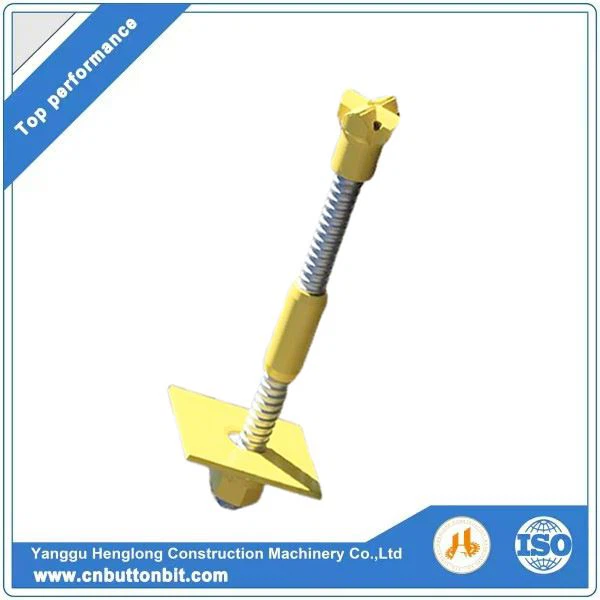

Neo tự khoan là loại thanh ống thép rỗng có ren hoàn toàn tiên tiến. SDA là một thanh ren hoàn toàn với ống thép rỗng có đường kính trong và ngoài. Nó được cung cấp một mũi khoan hy sinh ở cuối để tạo điều kiện thuận lợi cho quá trình khoan, khớp nối để nối hai thanh SDA, đai ốc vít, tấm đế, v.v. Ống thép rỗng có một bên mũi khoan hy sinh và ở đầu kia được buộc bằng đai ốc và tấm đế thép. Một ống thép rỗng được đặt vào giữa lỗ khoan bằng bộ tập trung để duy trì vị trí của nó. Vữa, bao phủ vùng ngoại vi SDA, bảo vệ SDA trong các điều kiện môi trường khắc nghiệt với sự tương tác đồng thời giữa nền vữa và thanh vữa trong suốt chiều dài liên kết ren. Mũi khoan hy sinh tự khoan thay đổi tùy theo điều kiện đất đá.

Ống thép rỗng có độ bền uốn cao hơn và diện tích chu vi lớn hơn so với thanh thép đặc (đinh đất) có cùng diện tích mặt cắt ngang. Do những lợi ích này của neo tự khoan, nó có lợi thế hơn các loại neo khác trong việc gia cố các thanh rắn, đinh đất và neo đá. Việc lắp đặt SDA có thể được thực hiện bằng một máy khoan nhỏ có thể di chuyển ở những khu vực khó tiếp cận và cung cấp công việc bảo vệ mái dốc ở những nơi khó tiếp cận. Ứng dụng của nó không chỉ ứng dụng vào việc gia cố đất và mái dốc mà còn ứng dụng cho đường hầm như gia cố mũi để nâng cao đường hầm.

Các thành phần của SDA

● Mũi khoan

Một trong những thành phần chính của công nghệ này là mũi khoan hy sinh. Nó giúp khoan và chèn hoạt động SDA cùng một lúc. Điều này làm tăng năng suất của việc cài đặt SDA. Chất lượng mũi khoan hy sinh xác định việc cải thiện tốc độ xuyên thấu, hiệu suất và hiệu quả chi phí của kỹ thuật SDA.

● Thanh neo rỗng

Quá trình cán nâng cao cường độ năng suất của thép. Thanh rỗng có ren hoàn toàn cho phép khoan bằng cách sử dụng mũi khoan thay thế ở một đầu và một đầu khác để kết nối với dụng cụ khoan tiêu chuẩn hoạt động đồng thời để khoan và rót vữa. Chiều dài ren đầy đủ của SDA giúp ích nhiều hơn cho việc ghi liên kết với vữa và ống, đồng thời cho phép kết nối và khớp nối giàn khoan.

● Bộ ghép nối

Mục đích chính của bộ ghép nối là cung cấp kết nối giữa các chỗ ngồi của mỗi kết nối mặt đối mặt ống rỗng. Đây là thành phần chính để truyền năng lượng từ đầu này đến đầu khác của neo và cung cấp năng lượng gõ tối đa cho mũi khoan với tổn thất ít hơn.

● Tấm

Tấm chịu lực có độ dày vừa đủ là tấm thép có lỗ ở tâm ở mặt SDA. Chức năng chính của tấm này là truyền tải trọng căng của SDA xuống đất.

● Quả hạch

Các đai ốc lục giác được làm bằng thép cường độ cao với tất cả các cạnh được chế tạo hợp lý để đáp ứng các yêu cầu về thông số kỹ thuật neo và các hoạt động khác.

● Bộ tập trung

Bộ tập trung được sử dụng để định tâm các thanh rỗng trong lỗ khoan và để đảm bảo lớp vữa phủ chính xác của bộ phận chịu lực theo các tiêu chuẩn liên quan và như được quy định trong các phê duyệt.

Ứng dụng

● Ổn định mái dốc

Neo tự khoan rất thích hợp cho việc ổn định đá bị phong hóa hoặc không cố kết. Kỹ thuật này là một hình thức ổn định ưu việt hơn vì kỹ thuật SDA là phương pháp cài đặt tương đối dễ dàng và nhanh chóng so với các phương pháp lỗi thời.

● Móng bằng cọc siêu nhỏ

SDA có thể được sử dụng giống như loại cọc đơn và cọc siêu nhỏ vì đây là những cọc khoan được cấu tạo từ cốt thép có bơm vữa. Những chiếc neo này được sử dụng giống như loại cọc siêu nhỏ để ổn định nền đất và các vấn đề liên quan đến nền móng. Những neo này phù hợp với tải trọng kéo và nén ở các điều kiện mặt đất khác nhau.

● Đào hầm

Neo tự khoan thích hợp nhất cho việc ổn định công trình gia cố đường hầm. Chủ yếu đối với các điều kiện đất đá mềm và đất quá tải, SDA thích hợp để bảo vệ mái nhà.

Sự chỉ rõ

Loại mũi khoan

KHOAN EITS
hình dạng bit
Loại bit	đất sét	XX	BÁN TẠI	EC	ES-F	ES-D	EY	EY	ECC	EXX	ESS-F

Hiệu suất

•Hạt（lục giác/vòm）

Sự miêu tả	R32	R38	R51	T51	T76	T103	T108	Đơn vị
Kích thước phím	46	50	75	100	100	125	125	Mm
Chiều dài	45	60	70	80	80	80	80	Mm
Cân nặng	0.4	0.5	1.6	2.7	2.4	2.9	3.1	Kilôgam

•khớp nối

KHÔNG.	Thích nghi Chớp	Đường kính ngoài. Mm	Chiều dài Mm	độ cứng Nhân sự	Cân nặng Kilôgam	Loại thép	Loại sợi Tay trái/phải
1	T30	38	105	25-30	0.45	VI10083-1=4140=42CrMo	L/R
2	T40	54	140	25-30	1.20
3	T52	70	160	25-30	2.30
4	T73	95	235	25-30	4.30
5	T76N	95	200	25-30	4.30
6	T76S	97	220	25-30	5.40
7	T103	123	255	25-30	7.45
8	T108	130	220	25-30	7.4

•Bộ tập trung

KHÔNG.	Đường kính ngoài. Mm	Chiều dài mm	lỗ Dia Mm	Loại thép	Cân nặng Kilôgam
1	68	35	35	CK45	0.35
2	70	35	40		0.36
3	85	40	52		0.52
4	95	40	67		0.53
5	125	40	67		0.86
6	140	50	80		1.25
7	170	60	112		2.15
8	65	35	35		0.30
9	70	35	40		0.36
10	85	40	53		0.52
11	103	60	150		1.4
12	110	50	80		0.75
13	140	60	112		1.25
14	150	60	108		1.62

•Thanh neo rỗng

KHÔNG.	Bề mặt Sự đối đãi	Đường kính ngoài. mm	Nội Dia. mm	Cân nặng k/mg	Loại thép	Loại sợi Tay trái/phải	Tải cuối cùng KN	Tải năng suất KN	Mã sản phẩm
KHÔNG.	Bề mặt Sự đối đãi	Đường kính ngoài. mm	Nội Dia. mm	Cân nặng k/mg	Loại thép	Loại sợi Tay trái/phải	Tải cuối cùng KN	Tải năng suất KN	Mã sản phẩm
1	Sơn Epoxy hoặc mạ kẽm nhúng nóng	25	14	2.30	VI10083-1=4140=42CrMo	L/R	200	150	R25N-14
2		32	21	2.90			280	230	R32N-21
3			18.5	3.40			280	230	R32N-18.5
4			16	3.60			360	280	R32S-16
5			15.5	3.80			405	350	R32SS-15.5
6		38	19	5.50			500	400	R38N-19
7		38	21	4.80			500	400	R38N-21
8		51	36	7.00			550	450	R51L-36
9		51	33	8.40			800	630	R51N-33
10		30	11	3.41			320	260	T30-11
11			14	2.87			275	220	T30-14
12			16	2.70			245	190	T30-16
13		40	16	6.60			660	525	T40-16
14		40	20	5.60			540	425	T40-20
15		52	26	9.87			925	730	T52-26
16		64	44	11.60			1042	900	RR64-44
17		73	53	14.10			1160	970	T73-53
18			56	10.75			1035	830	T73-56
19			45	17.80			1585	1270	T73-45
20			35	21.20			1865	1430	T73-35
21		76	45	15.00			1900	1500	T76S-45
22			51	19.70			1600	1200	T76N-51
23			54	15.80			1620	1220	RR76-54
24		103	78	25.30			2270	1800	T103-78
25		103	51	44.60			3660	2670	T103-51
26		108	82	27.90			2580	1980	RR108-82
27		111	82	25.00			2640	2000	T111L-82
28		111	75	34.50			3650	2750	T111N-75
29		127	111	28.90			2320	2030	T127-111
30		130	60	75.00			7940	5250	T130-60

•Đĩa

KHÔNG.	Thích nghi đun sôi	Kích cỡ mm	độ dày mm	lỗ Dia mm	Cân nặng Kilôgam	Loại thép
1	R25N	150*150	8	30	1.40	Q235B
2	R32L/R32N	200*200	10	35	3.00
3	R32S/R32SS	200*200	12	35	3.70
4	38N	200*200	12	41	3.60
5	51L	200*200	30	60	8.80
6	51N	200*200	40	60	18.50
7	T30	200*200	8	36	2.45
8	T40	200*200	12	54	3.50
9	T52	220*220	35	65	12.15
10	T73	250*250	40	80	18.50
11	T76N/T76S	250*250	40	80	19.50
12	T103	300*300	50	110	33.00
